1、概述
主机和 DTS-1000 连接，用来测试大电流领域的半导体晶体管、FET 以及可控硅的各个项目， 最大测试电流可达 200A。

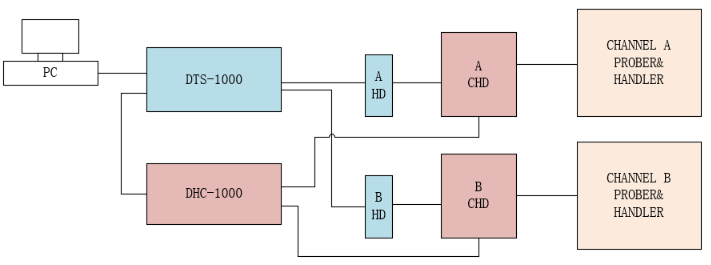

2、连接模式
3、规格
|
电压/电流
|
IC : 00.0～200A
IB : 0.00m～50.0A
VCE : 0.00～30.0V
VGS : 0.00～30.0V
|
|
测试器件
|
二极管、、晶体管、MOS-FET、接合型 FET
|
|
通道数
|
最大2个站
|
|
继电器启动时间
|
开启时间 35ms
关断时间 20ms
但是大电流项目测试时，不要去做
|
|
外型尺寸
|
DHC-1000 500(宽)×670(深度)×250(高 度)mm CHD-1000 175(宽)×355(深度)×200(高 度)mm
|
|
电源电压
|
AC110V 和 AC220V 互相切换 50Hz／60Hz
|
|
消耗功率
|
500VA
|
使用条件： 温度：25℃±5℃ 湿度：60%以下
4、测试项目表（精度和范围）
● 晶体管
|
Test Item
系统项目
|
Item Name
项目名称
|
Measurement Range& Accuracy
测量范围和准确度
|
Forcing Range& Accuracy
施加范围和精度
|
|
Forward
Voltage
正向电压
|
HVFBE
HVFEC
|
000.0m ～ 30.00V ±(1％＋2digit)
000.0m ～ 30.00V ±(1％＋2digit)
|
IB: 0.00m ～ 50.0A ±(1％＋2digit)
IC: 00.0 ～ 200 A ±(1％＋2digit)
|
|
Saturation
Voltage
饱和压降
|
HVCESAT
HVBESAT
|
000.0m ～ 30.00V ±(1％＋2digit)
|
IC: 00.0 ～ 200 A ±(1％＋2digit)
IB: 0.00m ～ 50.0A ±(1％＋2digit)
|
|
Base
Turn on
基准电压
|
HBTON
|
000.0m ～ 30.00V ±(1％＋2digit)
|
VCE: 0.00 ～ 30.0V ±(1％＋2digit)
IC: 00.0 ～ 200 A ±(1％＋2digit)
|
|
DC Gain
DC 增益
|
HIB
HHFE *1
|
0.00m ～ 50.0A ±(1％＋2digit)
|
VCE: 0.00 ～ 30.0V ±(1％＋2digit)
IC: 00.0 ～ 200 A ±(1％＋2digit)
|
１：用HFE=IC/IB来算出结果。
● FET
|
Test Item
|
Item Name
|
Measurement Range& Accuracy
|
Forcing Range& Accuracy
|
|
Forward
Voltage
正向电压
|
HVFGS
HVFSD
|
000.0m ～ 30.00V ±(1％＋2digit)
000.0m ～ 30.00V ±(1％＋2digit)
|
IG: 0.00m ～ 50.0A ±(1％＋2digit)
ID: 00.0 ～ 200 A ±(1％＋2digit)
|
|
Pinch-off
Voltage
压力电压
|
HVP
|
000.0m ～ 30.00V ±(1％＋2digit)
|
VDS: 0.00 ～ 30.0V ±(1％＋2digit)
ID: 00.0 ～ 200 A ±(1％＋2digit)
|
|
Drain-Source
Voltage
耗散电压
|
HVDSON
|
000.0m ～ 30.00V ±(1％＋2digit)
|
IC: 00.0 ～ 200 A ±(1％＋2digit)
VGS: 0.00 ～ 30.0V ±(1％＋2digit)
|
|
On
Resistance
|
HRDON
|
0.000 ～ 999.9kR
|
|
Drain Current
|
HHIDSS
|
00.00 ～ 200.0A ±(1％＋2digit)
|
VDS: 0.00 ～ 30.0V ±(1％＋2digit)
|
|
HIDON
|
00.00 ～ 200.0A ±(1％＋2digit)
|
VDS: 0.00 ～ 30.0V ±(1％＋2digit)
VGS: 0.00 ～ 30.0V ±(1％＋2digit)
|
|
YFS
|
HdVGS
HGMP *2
|
000.0m ～ 999.9mV ±(2％＋2digit)
|
VDS: 0.00 ～ 30.0V ±(1％＋2digit)
ID: 00.0 ～ 200 A ±(1％＋2digit)
|
2:用 HGMP=0.1*ID/HdVGS 通过此方程算出结果。
● SCR
|
Test Item
|
Item Name
|
Measurement Range& Accuracy
|
Forcing Range & Accuracy
|
|
Forward
Voltage
|
HVGFM
|
000.0m ～ 30.00V ±(1％＋2digit)
|
IG: 0.00m ～ 50.0A ±(1％＋2digit)
|
|
On Voltage
|
HVTM
|
000.0m ～ 30.00V ±(1％＋2digit)
|
IT: 00.0 ～ 200 A ±(1％＋2digit)
IG: 0.00m ～ 50.0A ±(1％＋2digit)
|
