1、描述：
测试漏电流、耐压项目时，此选件可以最高获得3KV的电压。
本选件必须连接在DTS-1000的测试机上使用。

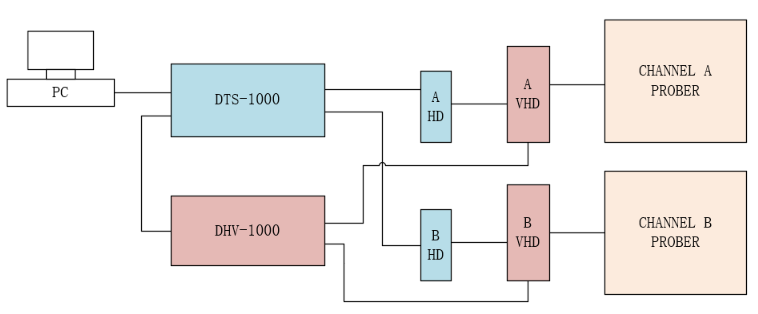

2、连接形式
3、规格
|
电压/电流
|
3000V/10mA
|
|
测试器件
|
二极管、齐纳二极管、晶体管、MOS-FET、接合型 FET
|
|
通道数
|
最大 2 个通道
|
|
继电器启动时间
|
5ms
|
|
外型尺寸
|
DHV-1000 500(宽)×670(深)×250(高)mm
VHD-1000 116(宽)×305(深)×272(高)mm
|
|
电源电压
|
AC200V to AC240V 50Hz／60Hz
|
|
消耗功率
|
400VA
|
使用条件： 温度：25℃±5℃ 湿度：60%以下
4、测试项目表（精度和范围）
● 晶体管
|
Test Item
|
ITEM NAME
|
Measurement Range & Accuracy
|
Forcing Range & Accuracy
|
|
Leakage
|
HVICEO(S)
|
000.0ｎA～9.999mA ±１％＋2digit
|
HV:
|
|
Current
|
HVICBO(S)
|
|
100V～ 3.00ＫV ±１％＋0.2V
|
|
|
HVIEB
|
|
|
|
Breakdown
|
HBVCEO(S)
|
000.0V～3.000ＫV ±１％＋2digit
|
Current:
|
|
Voltage
|
HBVCBO(S)
|
|
100nA～ 9.99mA ±１％＋3nA
|
|
|
HBVEB
|
|
VMAX:
|
|
|
|
|
0.00ＫV～ 3.00ＫV 10%+2V
|
● FET
|
Test Item
|
ITEM NAME
|
Measurement Range & Accuracy
|
Forcing Range&Ａｃｃｕｒａｃｙ
|
| Leakage |
HVIDSO(S)
|
000.0ｎA～9.999mA ±１％＋2digit
|
HV:
|
| Current |
HVIDGO(S)
|
|
100V～ 3.00ＫV ±１％＋0.2V
|
|
|
HVISG
|
|
|
|
Breakdown
|
HBVDSO(S)
|
000.0V～3.000ＫV ±１％＋2digit
|
Current:
|
|
Voltage
|
HBVDGO(S)
|
|
100nA～ 9.99mA ±１％＋3nA
|
|
|
HBVSG
|
|
VMAX:
|
|
|
|
|
0.00ＫV～ 3.00ＫV 10%+2V
|
● 二极管
|
Test Item
|
ITEM NAME
|
Measurement Range & Accuracy
|
Forcing Range&Ａｃｃｕｒａｃｙ
|
| Leakage |
HVIR
|
000.0ｎA～9.999mA ±１％＋2digit
|
HV:
|
| Current |
|
|
100V～ 3.00ＫV ±１％＋0.2V
|
|
Breakdown
|
HVZ
|
000.0V～3.000ＫV ±１％＋2digit
|
Current:
|
|
Voltage
|
|
|
100nA～ 9.99mA ±１％＋3nA
|
|
|
|
|
VMAX:
|
|
|
|
|
0.00ＫV～ 3.00ＫV 10%+2V
|
● SCR
|
Test Item
|
ITEM NAME
|
Measurement Range & Accuracy
|
Forcing Range&Ａｃｃｕｒａｃｙ
|
| Leakage |
HVIDRM(S)
|
000.0ｎA～9.999mA ±１％＋2digit
|
HV:
|
| Current |
|
|
100V～ 3.00ＫV ±１％＋0.2V
|
|
Breakdown
|
HVDRM(S)
|
000.0V～3.000ＫV ±１％＋2digit
|
Current:
|
|
Voltage
|
HVRGM(S)
|
|
100nA～ 9.99mA ±１％＋3nA
|
|
|
|
|
VMAX:
|
|
|
|
|
0.00ＫV～ 3.00ＫV 10%+2V
|
