1、SC1000扫描盒选件描述
多pin扫描器作为是DTS的扩展选件，它的功能是能够对多个芯片在一个封装里面的分立器件产品进行测试的能力。该产品对应的管脚数量有如下规格：
|
扫描器规格
|
扫描Pin数
|
使用控制板
|
|
SC-1080
|
8PIN
|
PCB-0020
|
|
SC-1160
|
16PIN
|
PCB-0047
|
|
SC-1240&1320
|
24PIN/32PIN
|
PCB-0047
|
作为DTS的选件，升级方面也相当便捷，该设备能够最大限度的节省用户的开支，进行多个芯片在一个封装体里面进行分档与判断器件的好坏。
通过在Editor程序中添加SELPIN的项目：
分别输入B，C，E的对应SC-1080的端口，之后测试相应的测试项目，即可对多PIN的器件进行测试。
编程测试方法如下：

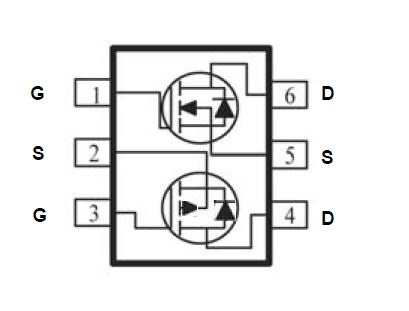

如下SOT23-6的器件需要被测试：
|
M#
|
ItemName
|
MinLimit
|
MaxLimit
|
Bias1
|
Bias2
|
Bias3
|
|
1
|
SELPIN
|
|
|
B=1 C=6 E=5
|
|
|
|
2
|
CONT
|
00.00mV
|
200.0mV
|
IB=1.00mA
|
|
|
|
3
|
BVDSS
|
600.0V
|
800.0V
|
D=250uA
|
|
Vmax=800V
|
|
4
|
IGSS
|
|
100.0nA
|
VGS=30.0V
|
|
|
|
5
|
IGSS
|
|
-100.0nA
|
VGS=-30.0V
|
|
|
|
6
|
DSS
|
|
10.00uA
|
VDS=600V
|
|
|
|
7
|
VTH
|
2.000V
|
4.000V
|
D=250uA
|
|
|
|
8
|
RDON
|
7.000R
|
11.50R
|
D=0.60A
|
VGS=10.0V
|
|
|
9
|
dVDS
|
|
080.0mV
|
VDS=20.0V
|
ID=300mA
|
IM=5.0mA
|
|
10
|
SELPIN
|
|
|
B=3 C=4 E=2
|
|
|
|
11
|
CONT
|
00.00mV
|
-200.0mV
|
IB=-1.00mA
|
|
|
|
12
|
BVDSS
|
-600.0V
|
-800.0V
|
ID=-250uA
|
|
Vmax=-800V
|
|
13
|
IGSS
|
|
-100.0nA
|
VGS=-30.0V
|
|
|
|
14
|
IGSS
|
|
100.0nA
|
VGS=30.0V
|
|
|
|
15
|
IDSS
|
|
-10.00uA
|
VDS=-600V
|
|
|
|
16
|
VTH
|
-2.000V
|
-4.000V
|
ID=-250uA
|
|
|
|
17
|
RDON
|
7.000R
|
11.50R
|
D=-0.60A
|
VGS=-10.0V
|
|
|
18
|
dVDS
|
|
080.0mV
|
VDS=-20.0V
|
ID=-300mA
|
IM=-05.0mA
|
说明：
先定义被测器件的芯片一管脚，下面为被定义管脚的测试项目1#，然后再定义芯片二需要测试器件的管脚如10# ，再追加相应的测试项目如果使用多个PIN脚定义到一个端子的时候，使用空格符进行隔开，连续的PIN脚则用“-”进行连接，如：1,2,3,4连到B端，则输入1-4即可，如果1,3,4连接到C端，则输入1 3-4即可。
